雨水貯留系統介紹

雨水貯留利用系統

雨水貯留利用系統概述
1. 什麼是雨水貯留利用？
  雨水貯留利用，是指利用屋頂的落水頭、屋簷天溝與落水管等設施收集雨水，或運用天然地形匯集地表逕流水，再透過管線或溝渠引導至雨水儲水槽加以儲存與利用的方式。
2. 雨水貯留利用系統由哪些設施組成？
  整體之組成主要可涵蓋五項設施，包括：集水設施、輸水設施、淨水設施、貯水設施及動力設施，共同構成完整之雨水貯留利用系統。
3. 哪裡可以設置？
  雨水貯留利用系統可廣泛應用規劃於：
  1. 建築物本體：如屋頂、陽台等。
  2. 建築基地範圍：如庭院、停車空間、路面等。
  3. 公共空間：如校園、公園、廣場、綠地等。
4. 何謂二元供水系統？
  二元供水系統是指同一區域內同時設置兩種不同水質、不同用途的供水系統，通常包括：
  1. 原生水系統（含自來水、地下水）：供應符合飲用水標準的高品質水，用於飲食、沐浴等需要高水質的用途。
  2. 再生水系統(含雨水、汙廢水處理回收、灰水利用)：供應次級用水使用，對象為較低水質要求的用途，例如沖馬桶、灌溉、景觀用水、清洗道路或工業冷卻等。
5. 雨水能利用在哪裡？
  經過濾處理後的雨水，多用於非飲用、非接觸用途之供水，例如「再生水系統」之供水使用。

雨水貯留利用的效益
雨水貯留利用系統常應用於分散供水的市鎮區域、自來水管網末端、偏鄉與淡水資源不足的離島等地，其效益包括：
1. 節省費用
  可降低自來水使用成本，減少長距離輸水所需的電力與衍生碳排放，同時減輕水資源開發及相關公共工程的整體投入。
2. 現地供水
  透過就地收集並利用雨水，不需依賴遠距離取水與輸水設施，可減少自來水管線建設需求，並提升取用水的便利性與即時性。
3. 分散供水以提升供水韌性
  當自來水管線因天然災害等不可抗拒因素受損而中斷供水時，雨水貯留利用系統仍可獨立運作，提供替代水源，有效提高區域供水韌性。
4. 簡易自來水地區之防災備援水源
  在簡易自來水系統故障、損壞或阻塞時，雨水貯留利用系統可作為鄰近居民的緊急備援水源，強化社區的防災能力。
5. 生態與環境改善
  都市地區因不透水鋪面與高密度開發，暴雨時易造成逕流快速匯集、排水系統負荷過高而發生淹水。雨水貯留利用系統具逕流削減、減洪與分洪功能，可降低人為開發對水文環境的衝擊，促進生態環境之恢復。

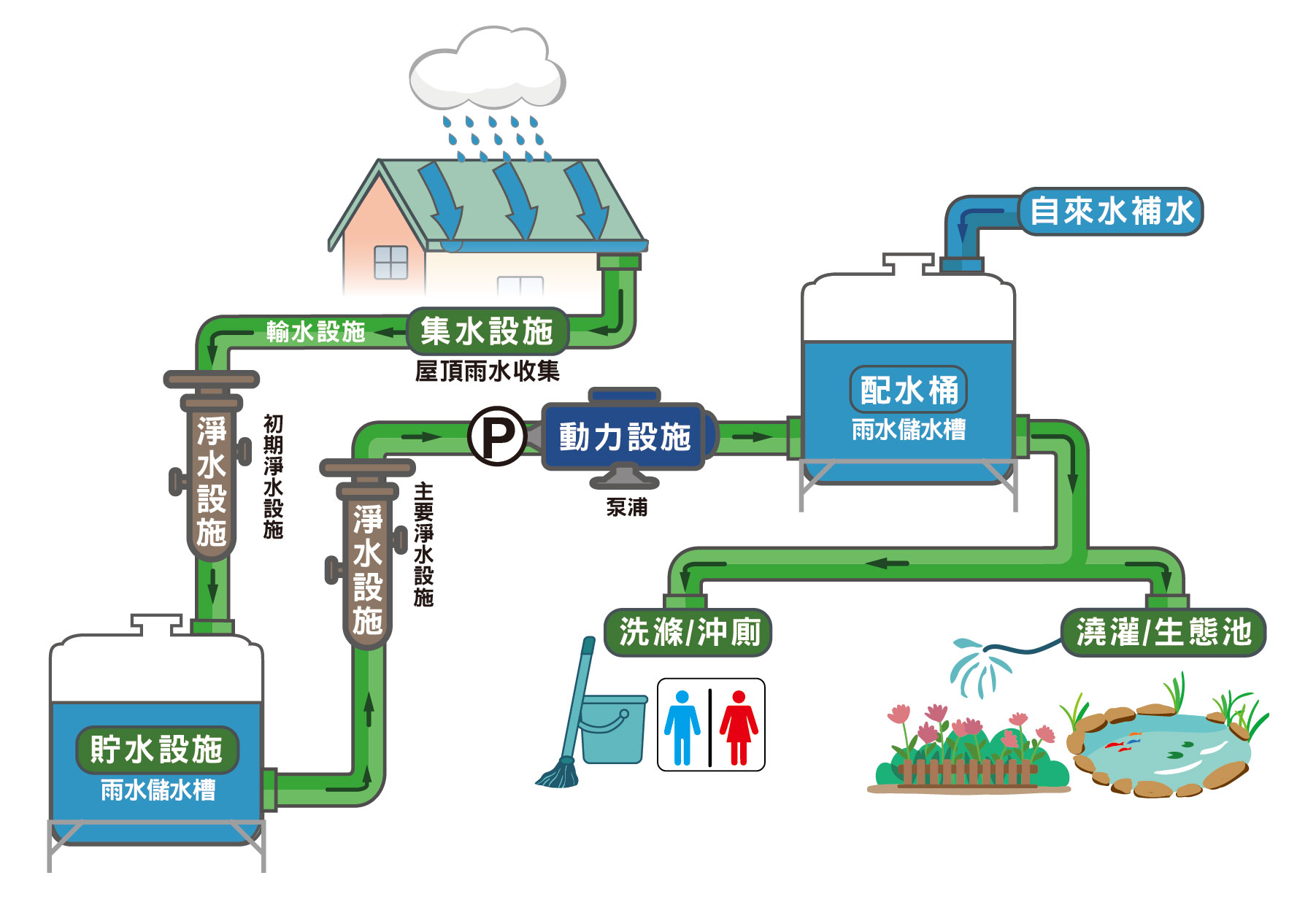

雨水貯留利用系統各設施功能

雨水貯留利用系統通常由集水設施、輸水設施、淨水設施、貯水設施、動力及供水設施組成，各設施功能如下：

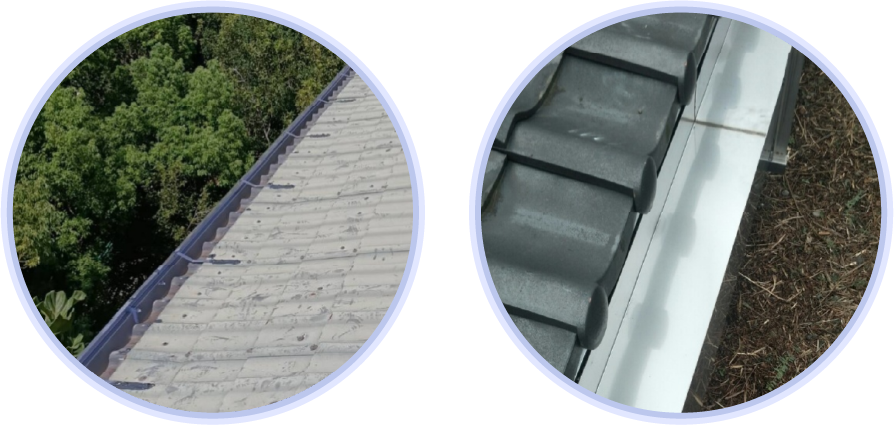

集水設施
1. 功能：
  1. 收集雨水並將其引導至系統。
  2. 收集對象包含建築物屋頂、建築基地周邊地面等。
  3. 在收集過程中可搭配初期雨水截留、雜質濾網，去除大顆粒污染物（落葉、砂石等），降低後續淨化負擔。
2. 設計考量：
  1. 收集面積大小（屋頂、廣場、道路等）。
  2. 收集的方便性。

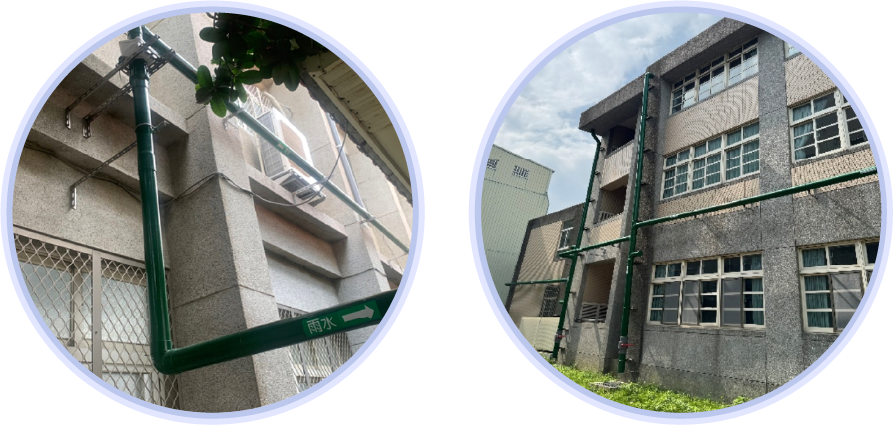

輸水設施
1. 功能：
  1. 將收集到的雨水從集水區輸送至淨水或貯水設施。
  2. 包含明管、暗管、溝渠等設施。
  3. 確保雨水流量穩定，避免管線阻塞或溢流。
2. 設計考量：
  1. 管徑與坡度設計。
  2. 流量控制（重力流或泵浦提升）。
  3. 管路維護與防堵措施。

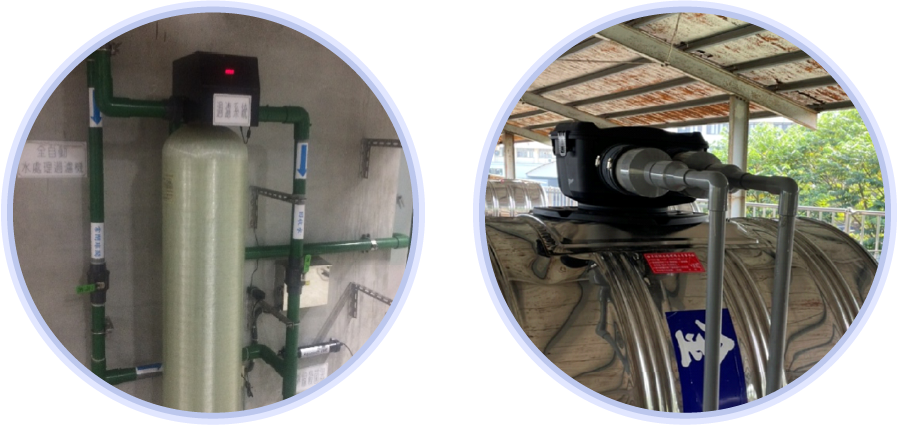

淨水設施
1. 功能：
  1. 將收集雨水淨化至可利用水質標準，依用途分為初級淨化（包括泥砂、雜質）與高級淨化（殺菌、消毒、沉澱、活性碳吸附等）。
  2. 可採用初期雨水過濾、沉砂池、砂濾池、膜過濾、紫外線殺菌、氯化消毒等技術。
2. 設計考量：
  1. 水質目標（灌溉、沖廁或冷卻用水等）。
  2. 進水濁度及污染物特性。
  3. 運轉維護便利性。

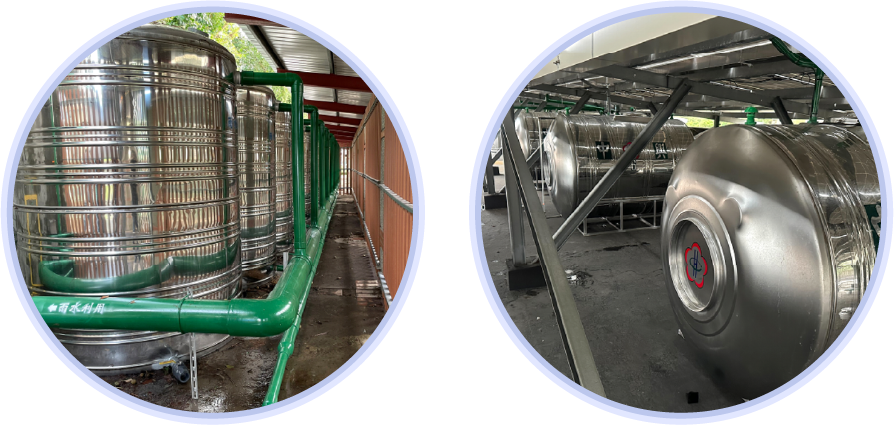

貯水設施
1. 功能：
  1. 儲存淨化後或處理前的雨水，供需水平衡及緊急使用。
  2. 包括地上水槽、地下水池、貯水桶、筏基雨水槽等。
  3. 另可兼具減洪與調節流量功能。
2. 設計考量：
  1. 容量大小（依可安裝空間、降雨特性、雨水收集範圍與用水需求等）。
  2. 防滲、耐腐蝕設計。
  3. 出水口及溢流口設計。

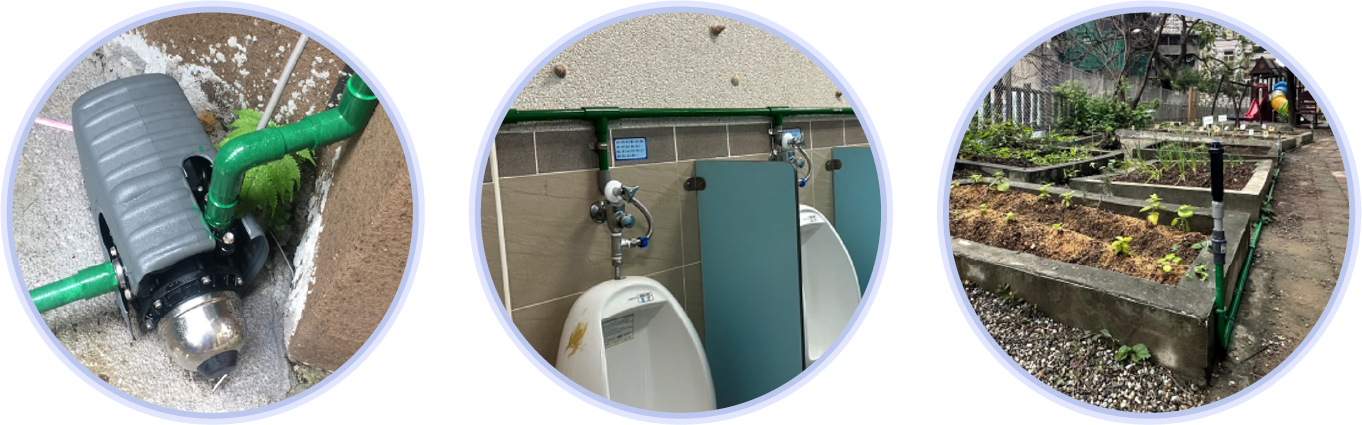

動力設施(供用)
1. 功能：
  1. 提供雨水輸送、淨水處理與貯水管理及供水所需動力。
  2. 包含水泵、控制閥、流量監測裝置、管線監控系統等。
  3. 可整合自動化控制，根據水位或用水需求自動啟停泵浦，提高系統效率。
2. 設計考量：
  1. 功率匹配與能源效率。
  2. 自動化控制與遠端監控。
  3. 應急供電與維護方便性。

總結
整套雨水貯留利用系統就像一個完整的水資源循環鏈：
集水 ➤ 輸水 ➤ 淨水 ➤ 貯存 ➤ 動力控制(供用) 每個環節互相配合，確保雨水能被安全、有效且可持續地利用，提升供水韌性與節水效益。

雨水貯留利用系統類型與樣態

雨水貯留利用系統大致可分為三種類型：簡易型、進階型以及區域型。

簡易型
1. 樣態I

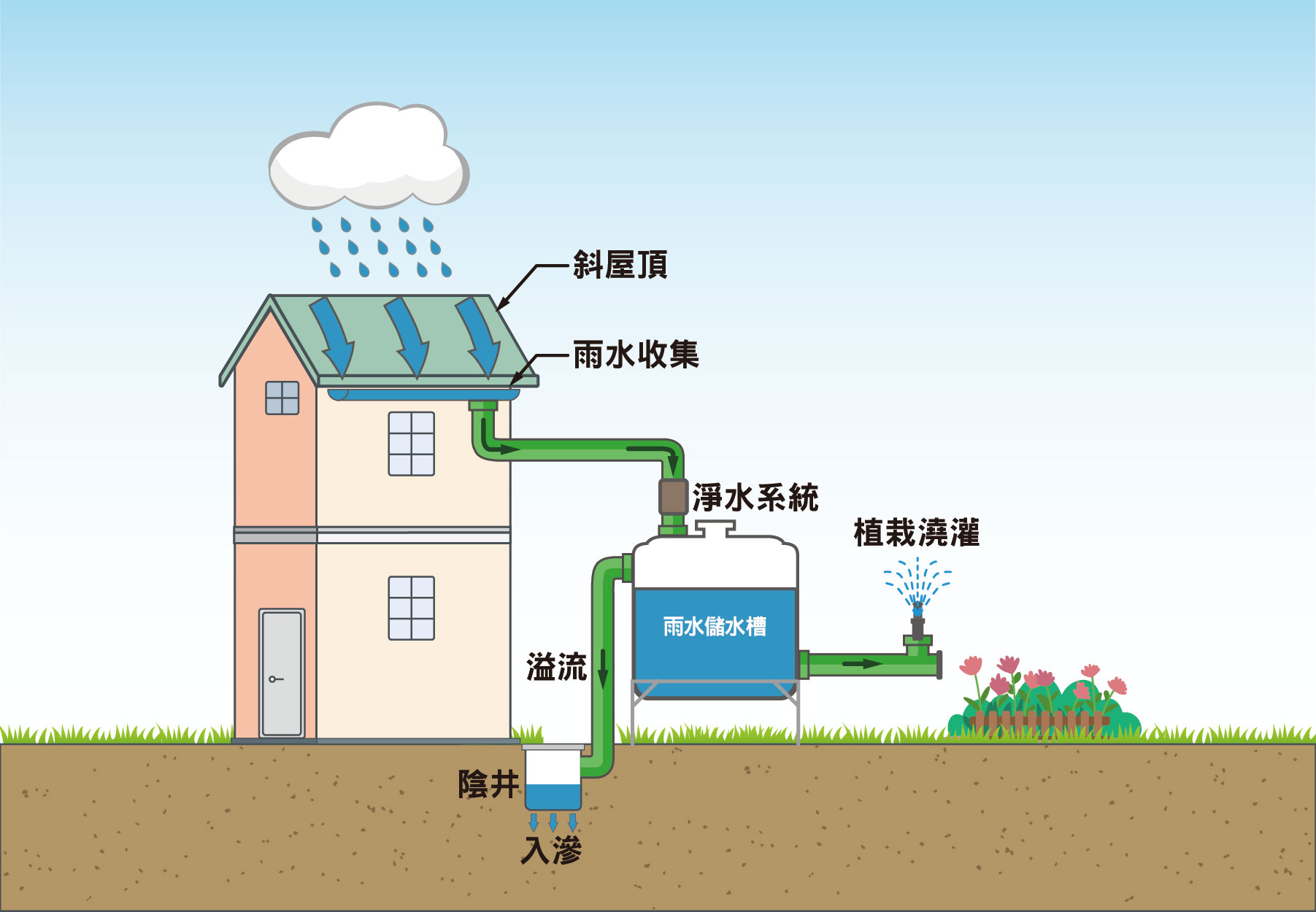

  雨水落在屋頂後，會先由屋頂的天溝集中收集，再透過排水管將雨水引導到設置在架高位置的儲水槽中儲存。在雨水進入儲水槽之前，通常會先經過簡單的過濾裝置，將樹葉、泥砂等較大的雜質先行去除。經過初步過濾後的雨水即可被儲存起來，作為澆灌植栽等用途。
2. 樣態II

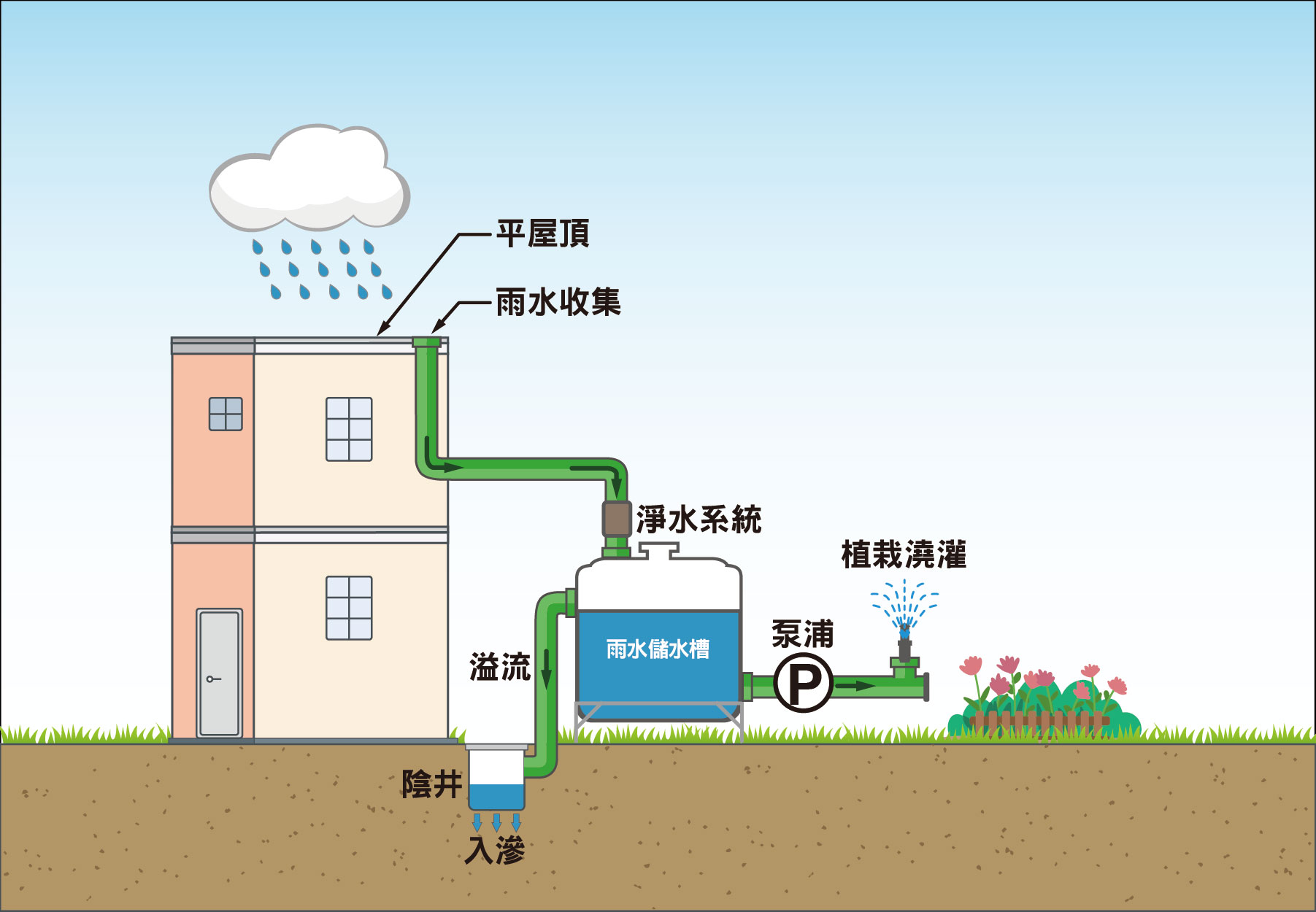

  雨水落在屋頂後，會先由屋頂的落水頭集中收集，再透過排水管將雨水引導至地面的儲水槽中儲存。在雨水進入儲水槽之前，通常會先經過簡單的過濾裝置，將樹葉、泥砂等較大的雜質先行去除，以維持儲水槽內的水質並減少設備堵塞的情形。經過初步過濾後的雨水即可被儲存起來，當需要使用時，再透過機械設備（如泵浦）將雨水抽送出來，作為澆灌植栽等用途。
進階型
1. 樣態III

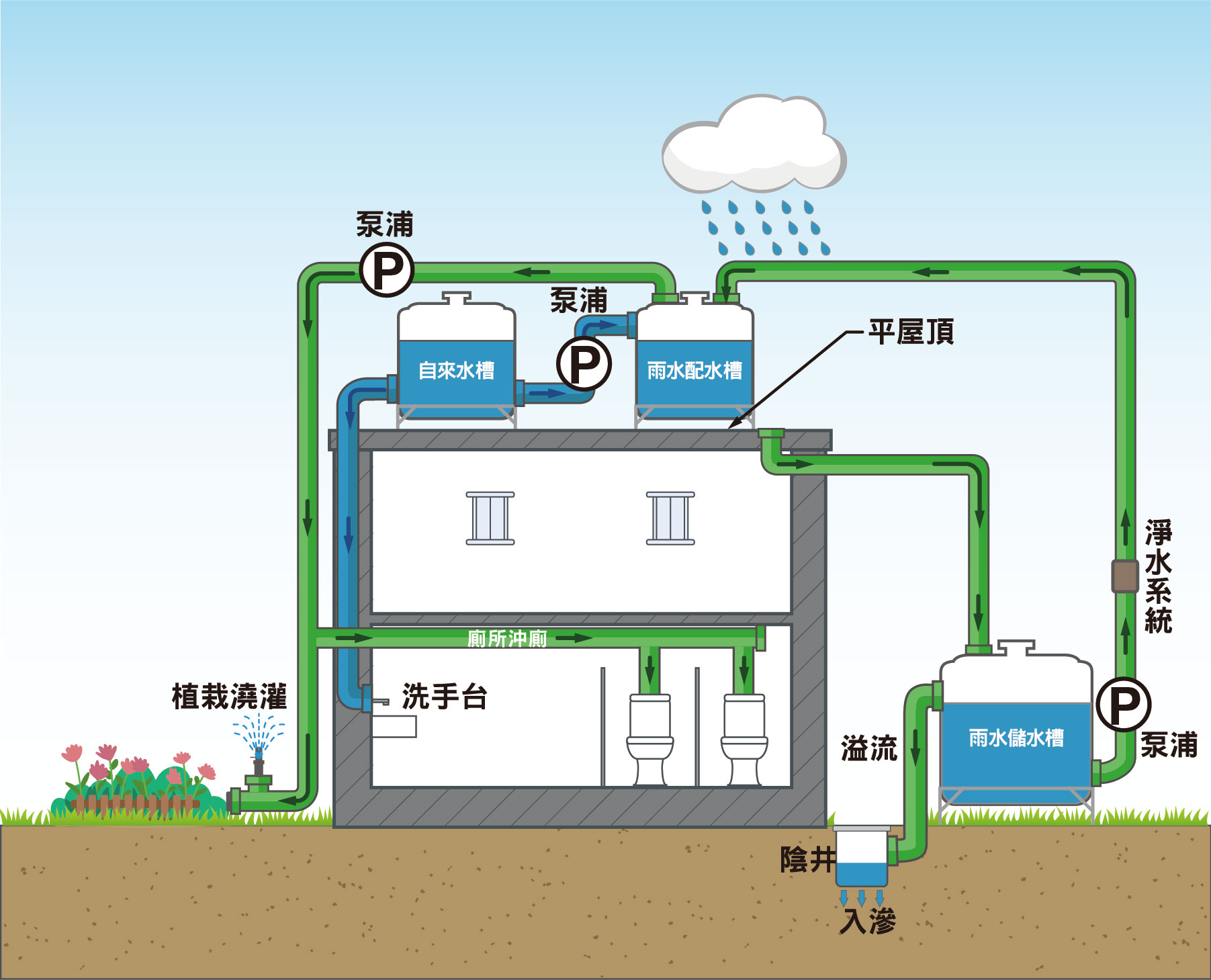

  雨水落在屋頂後，會先由屋頂的落水頭集中收集，再透過排水管將雨水引導存放至地面的儲水槽中儲存後，再利用泵浦把水送至屋頂的雨水配水槽。在雨水進入雨水配水槽之前，需裝設過濾裝置以維持配水槽內的水質並減少設備堵塞的情形。經過濾後的雨水即可被儲存起來，當需要使用時，再透過機械設備（如泵浦）將雨水輸送至各使用點，作為廁所沖廁、澆灌植栽等用途。
2. 樣態IV

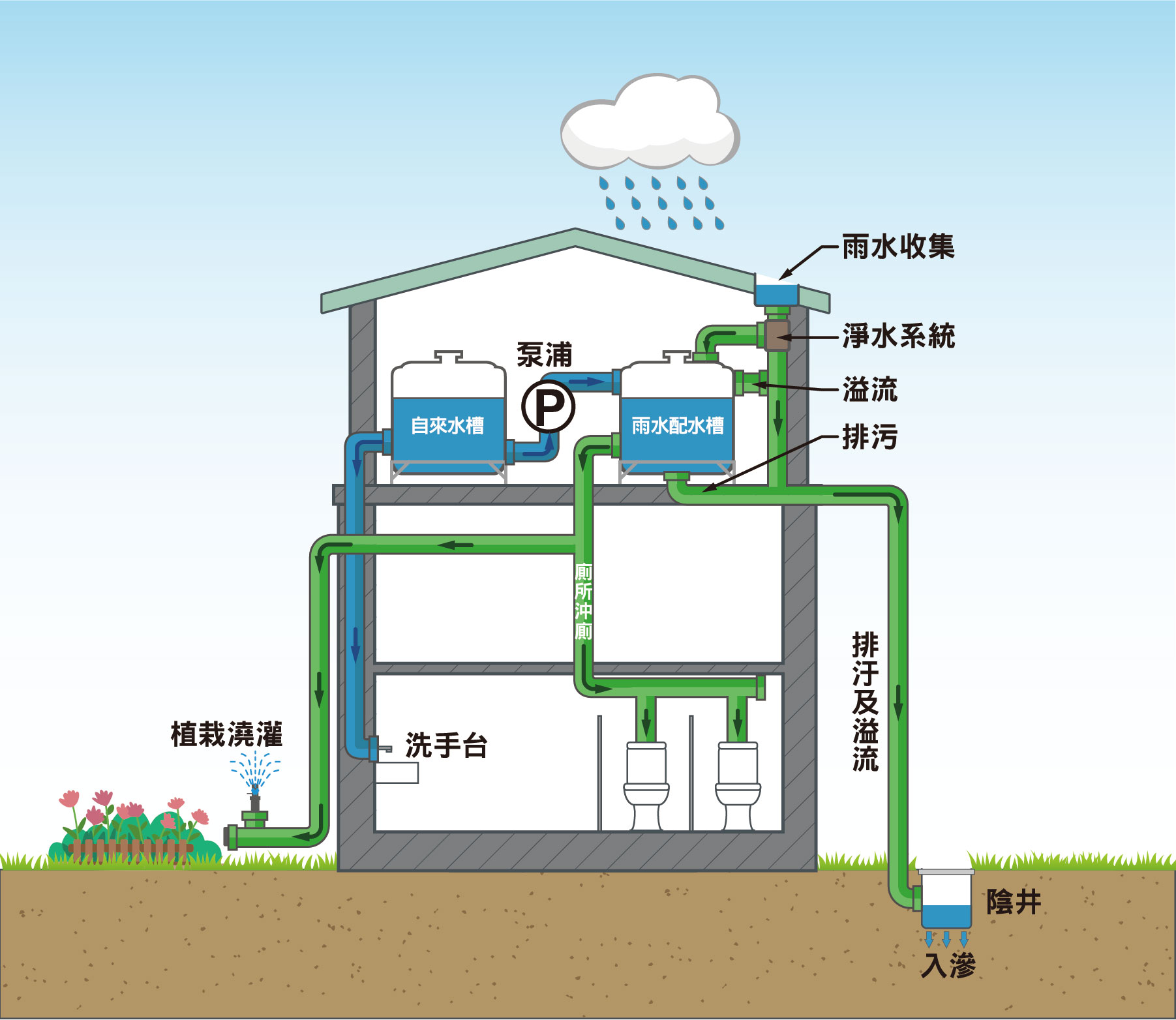

  雨水落在屋頂後，會先由屋頂的天溝集中收集，再透過排水管將雨水引導至屋頂的雨水配水槽中儲存。在雨水進入配水槽之前，通常會設置過濾裝置，將樹葉、泥砂等較大的雜質先行去除，以維持配水槽內的水質並減少管線或設備堵塞的情形。經過過濾後的雨水即可儲存在配水槽中，當需要使用時，可利用高低落差所產生的重力，將雨水輸送至較低樓層的各個使用點，作為廁所沖水、澆灌植栽等用途。
區域型
1. 樣態V

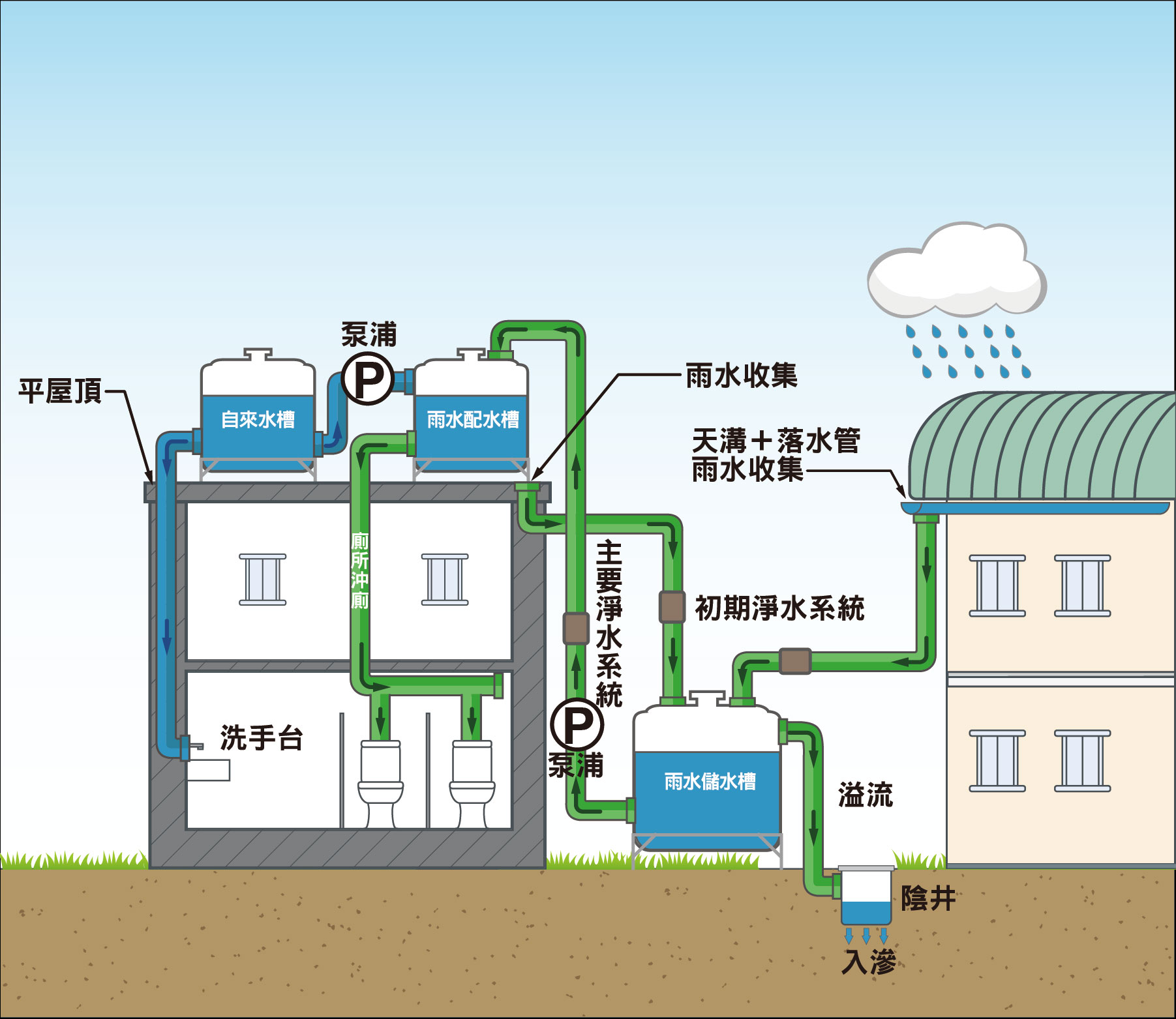

  多棟建築物的屋頂可共同收集雨水，並透過各棟建築物的排（輸）水管線，將雨水集中輸送至地面的儲水槽加以儲存。之後再利用泵浦將儲存的雨水抽送至各棟建築物較高位置設置的雨水配水槽。在雨水進入配水槽之前，通常會設置過濾裝置，以維持配水槽內的水質並減少管線或設備堵塞的情形。經過過濾後的雨水即可儲存在系統中，當有用水需求時，再將雨水輸送至各使用點，作為廁所沖水、澆灌植栽等用途。
2. 樣態VI

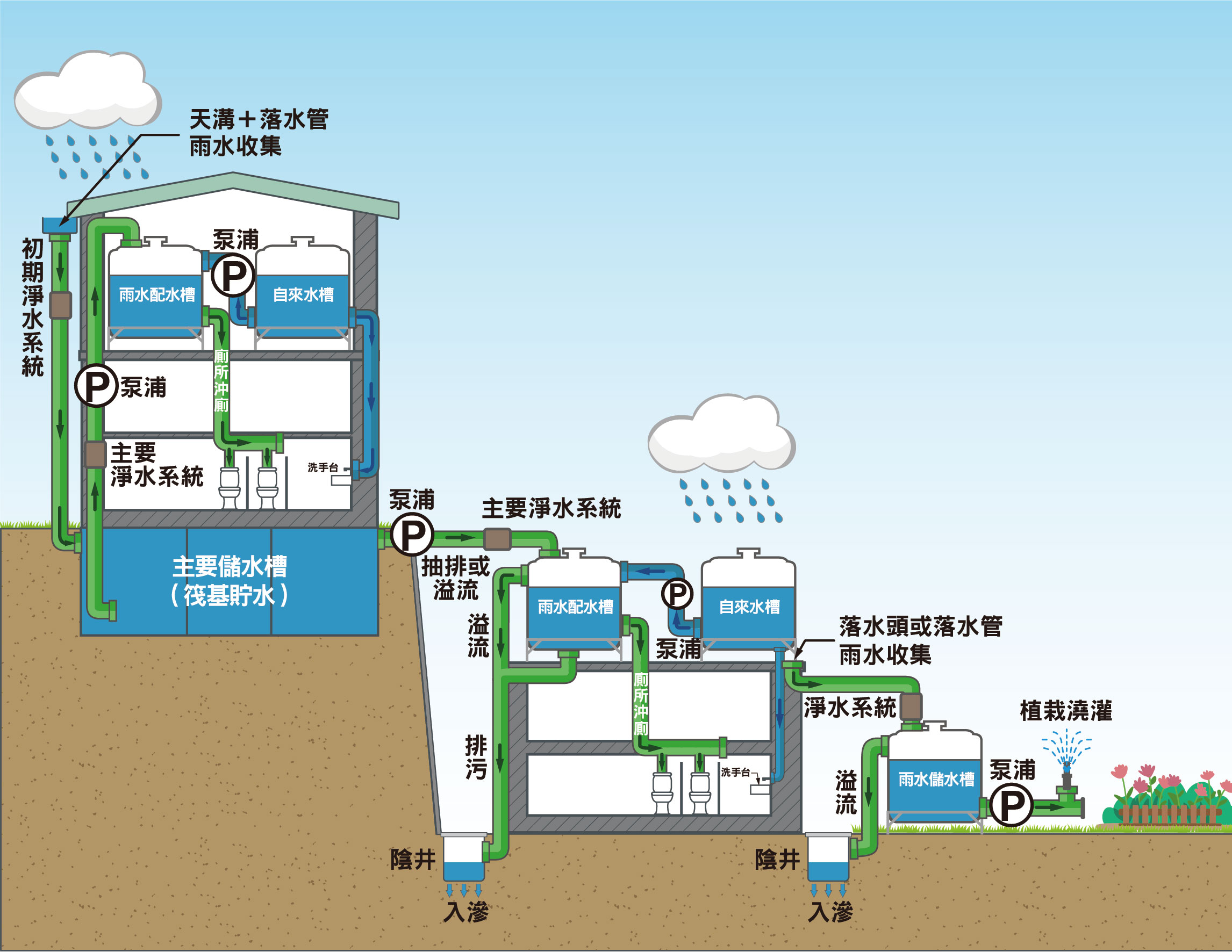

  利用建築基地的地形高低差，可將多套雨水貯留利用系統進行聯合運作。位於較高處建築物屋頂所收集的雨水，會先進入該建築物的儲水槽中儲存，並優先供應本建築物所設定的用水需求。當儲水槽達到滿水位時，多餘的雨水便會透過溢流管或排水管，順著地勢高低差自然流向位於較低處建築物的雨水貯留系統，進一步進行儲存與再利用，形成高低建築之間相互串聯的雨水利用機制。透過這樣的方式，不僅能讓雨水資源在不同建築物之間循環利用，也能提高整體雨水的收集與儲存效率，進一步提升雨水貯留利用系統的整體效益。
